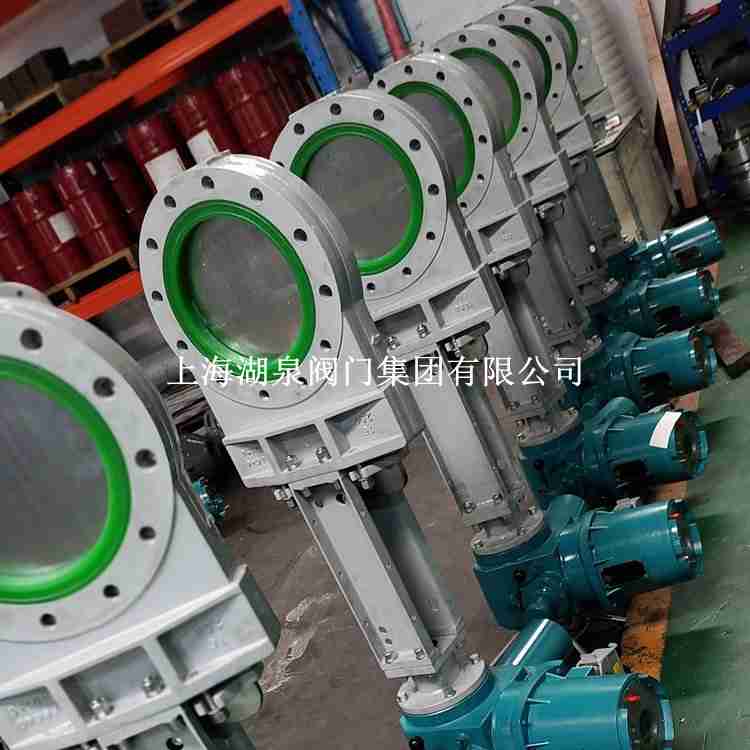

產品名稱：對夾無間隙礦漿電動刀型閘閥[ 2021-10-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、對夾無間隙礦漿電動刀型閘閥產品介紹
上海湖泉閥門集團有限公司生產電動礦漿刀型閘閥配有多回轉式電動裝置，使閥板作上下直線運動，它的閥體材質采用鑄鋼、不銹鋼，電動刀型閘閥通徑范圍： DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。電動刀型閘閥應用于化工、煤炭、制糖、污水、造紙等領域，電動刀型閘閥特別適合于造紙行業在管道上作調節與節流使用。對夾式和整體式，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構。整體式閥體密封采用“O”型復合密封圈結構，克服了原對夾式漿液閥采用“U”型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題?！　?/span>

二、對夾無間隙礦漿電動刀型閘閥產品特點
l、湖泉閥門礦漿刀型電動閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。
2、閥體、填料涵均為鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，、損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
4、湖泉閥門刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、湖泉閥門刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
6、上海湖泉刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
8、工作溫度：軟密封(PTFE)：-40℃～180℃；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃；工作壓力：0．6～1．6MPa

三、電液動刀型閘閥、液動漿閘閥、電液動礦漿閘閥適用介質
1、采礦、鋼鐵工業——用于煤漿、濾碴漿等。
2、凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
3、造紙工業——用于任何濃度紙漿、料水混合物。
4、制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
5、食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
6、電站除灰——用于灰渣漿。

MPa	DN	L	D	D1	D2	H	N-M	Do	重量(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	50	215	180	155	365	8-M16	220	14
	125	50	245	210	185	400	8-M16	230	22
	150	60	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	70	390	350	320	630	12-M20	360	66
	300	80	440	400	368	780	12-M20	400	100
	350	80	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	298	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	40	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
