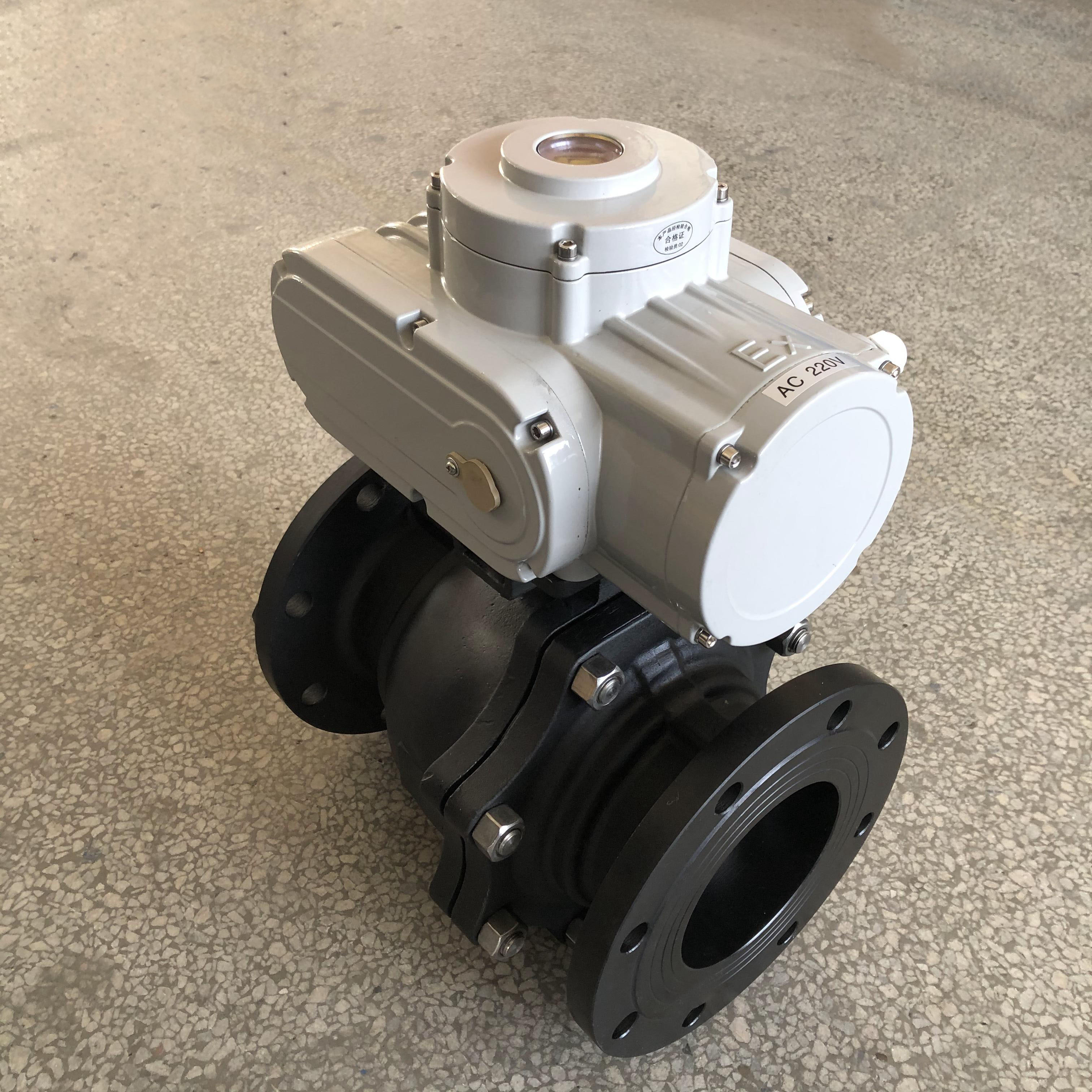

                  產品名稱：Q941-16C  DN125精小型防爆電動球閥AC220V[ 2024-05-27 ]
















                  訂購熱線：021-64162222








                  訂購傳真：021-62677999








                  質量穩定：實行全過程質量監控，細致入微全方位檢測！








                  價格合理：高效內部成本控制，減少了開支，讓利于客戶








                  交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！














                  • 產品介紹
                    •

                  • 規格尺寸
                    •

                  • 結構圖片
                    •





                  •
	一、Q941-16C  DN125精小型防爆電動球閥介紹



	上海湖泉閥門集團有限公司防爆電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置電子式電動執行機構或等氣活塞式執行機構。



	 二、Q941-16C  DN125精小型防爆電動球閥執行標準



	1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

	2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

	3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

	4、檢驗主試驗：JB/T 9092、API 598。



	三、Q941-16C  DN125精小型防爆電動球閥技術參數和性能









					防護等級





					防水型IP67，NAMUR4和6，（IP68可選）









					電源電壓





					110/220-230V AC/1Ph/50/60Hz±10%,



					380/400/440/V AC/3Ph/50/60Hz±10%









					控制電源





					110/220-230V AC/1Ph/50/60Hz±10%









					工作制式（開關型）





					S2: 10Min~30Min / S4: 20~50%









					工作制式（調節型）





					S4：30~50%, 300~1200次小時









					電機





					全封閉鼠籠感應式電機 電機等級為F級









					限位開關





					開/關各2個（SPDT 250VAC/10A rating）（可加）









					力矩開關





					開/關各1個（SPDT 250VAC/10A rating）（可加）









					熱保護及設定溫度





					內置熱保護開關 開150℃±5℃ ，關97℃±15℃









					行程





					90°±5°（0°~100°）









					位置指示





					連續的位置機械指示









					手操機構





					自帶









					自鎖功能





					自帶









					機械限位





					自帶（外部可調）









					抗冷凝加熱器





					5W（100/220-230VA C）









					電纜接口





					2個PF ¾寸









					環境溫度





					基本型：-20℃~+70℃ 可選型：-40℃+100℃









					環境濕度





					基本型：zui小相對濕度10%，zui大相對濕度*，無冷凝









					抗震





					XYZ 10g.0.2～34Hz，30分鐘









					外殼





					鋁合金外殼經硬質陽極氧化和聚酯粉末涂層處理










                    •

                  •

                  • Q941-16C  DN125精小型防爆電動球閥AC220V
                    •
