電動蝶閥dn400尺寸對照表、多重

[ 2023-08-03 ]

上海湖泉閥門集團有限公司電動蝶閥dn400尺寸對照表、多重？該電動蝶閥產品廣泛應用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。

蝶閥型號：D941X，D941F46，D943H

通徑規格：DN50～DN1200

結構形式：中線式、三偏心(軟密封，硬密封)

閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN40

適用溫度：-40℃～450℃

應用范圍：氣體、水、油品、蒸汽、腐蝕性流體

產品特點：密封可靠，可用于壓力高的場合，及口徑相對較大的管道

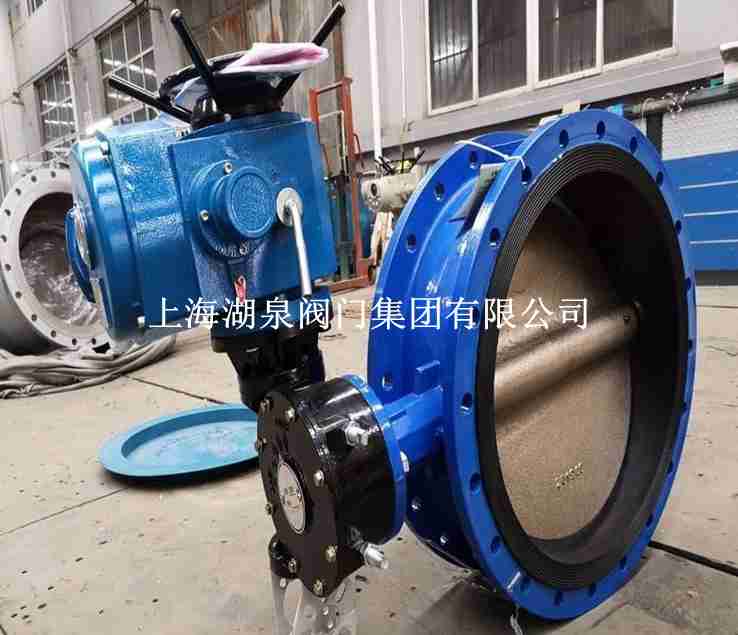

電動蝶閥

門型號：D941X，D941F46，D943H

通徑規格：DN50～DN1200

結構形式：中線式、三偏心(軟密封，硬密封)

閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN40

適用溫度：-40℃～450℃

應用范圍：氣體、水、油品、蒸汽、腐蝕性流體

產品特點：密封可靠，可用于壓力高的場合，及口徑相對較大的管道

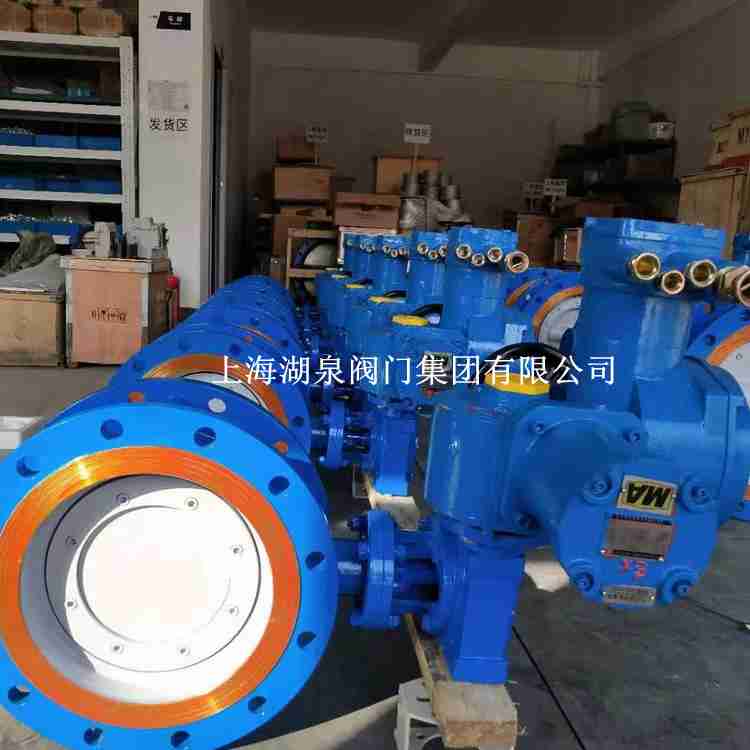

電動閥

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D1	D	Z-d	H	H0	A	B
50	108	110	140	4-14	70	215	270	65
65	112	130	160	4-14	80	235	270	65
80	124	150	190	4-18	95	263	270	65
100	127	170	210	4-18	105	283	270	65
125	140	200	240	8-18	120	313	310	65
150	140	225	265	8-18	132.5	338	310	65
200	152	280	320	8-18	160	493	365	90
250	165	335	375	12-18	187.5	550	365	90
300	178	395	440	12-22	220	615	365	90
350	190	445	490	12-22	245	678	365	90
400	216	495	540	16-22	270	727	365	90
450	222	550	595	16-22	297.5	782	365	90
