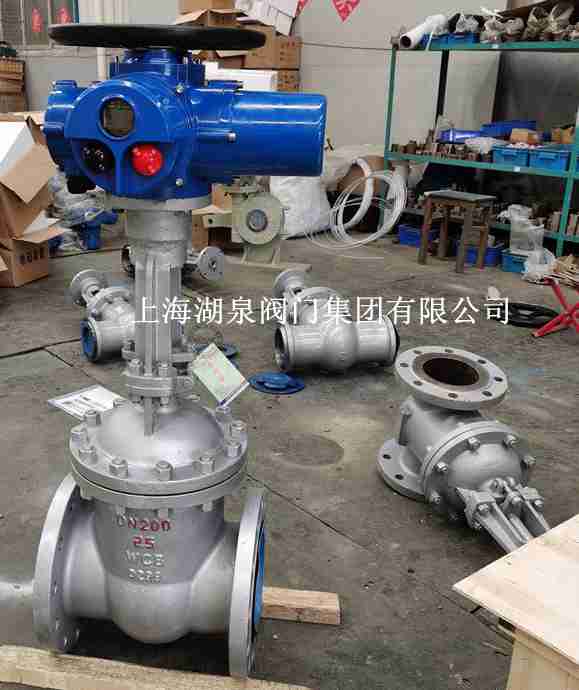

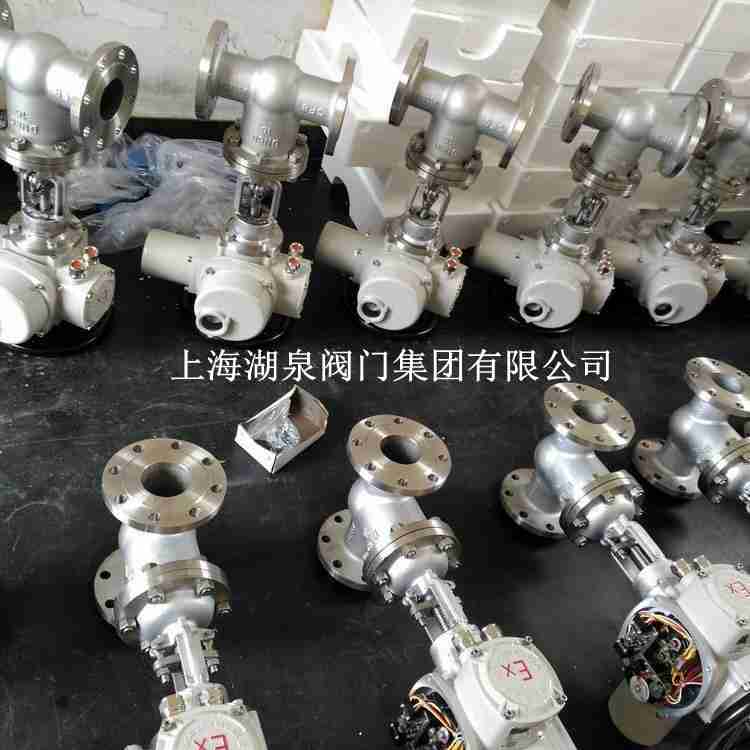

上海湖泉閥門集團有限公司z941w電動不銹鋼閘閥說明書，不銹鋼電動閘閥產品適用于石油、化工、火力電站等各種工況的管路上,切斷或接通管路介質。通過選用不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。操作方式有:手動、齒輪傳動、電動、氣動等。該電動閘閥Z941W 型 PN16~PN200 不銹鋼楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為不銹鋼,公稱壓力 PN16~PN200,閥體材料為不銹鋼的閘閥。湖泉閥門Z941W電動不銹鋼閘閥:質量可靠,價格實惠,交貨及時,售后周到.我公司提供全套電動閥門解決方案,閥門售前、售中、售后專業服務 電動不銹鋼閘閥 詳細介紹閘閥又稱閘板閥或閘門閥,Z941W電動不銹鋼閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸氣。

產品型號:Z941W 電動閘閥產品口徑:DN15-DN600 產品壓力:1.0-10.0Mpa 產品材質:鑄鐵、鑄鋼、不銹鋼等 ...操作方式有:手動、齒輪傳動、電動、氣動等。該閘閥結構簡單,操作方便,性能好,使用壽命長. 設計制...Z941W不銹鋼 電動閘閥一般配套比較簡單,采用的是單向的電源,外接電路操作起來非常的簡單,一般的電工就可以操作的,電動執行器使用起來也非常的簡單,不需要加油,也不需要點檢,還具有防水防銹的功能...

z941w電動不銹鋼閘閥說明書性能規范

型號	公稱壓力 （MPa）	實驗壓力			工作溫度（℃）	適用介質
		強度（水）（Mpa）	密封（水）空氣	低壓密封空氣（Mpa）
Z94IH-16C Z941W-16P（R）	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z941W-25P（R）	2.5	3.8	2.8	0.6	≤200	硝酸類
Z941W-40P（R）	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z941W-64P（R）	6.4	9.6	7.0	0.6	≤200	醋酸類

z941w電動不銹鋼閘閥說明書零件材質

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
<>閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45


z941w電動不銹鋼閘閥說明書 外形尺寸、連接尺寸及質量

稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值			電裝型號
		L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	質量
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	?310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-φ18	590	678	95	DZWl0A
	65	265	180	145	120		22	3		4-φ18	590	693	99	DZWl5A
	80	280	195	160	135		22	3		8-φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555		50	4		20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610		52	4		20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718		56	5		20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	?	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90
