                  電動閘閥 Z941H-2.5 DN200 不配電動頭 與現場電動頭配合 電動頭為220V





                                    [ 2024-04-22 ]







                                 電動閘閥 Z941H-2.5 DN200 不配電動頭 與現場電動頭配合 電動頭為220V——Z941H-25 DN200雙法蘭連接高溫電動閘閥是在管路中用途比較廣的一種閥門，主要起到接通和截斷介質的作用。不適用于調節介質的流量，但能根據閥桿升降的高低來判斷流量大小(如消防用彈性座封閘閥配有啟閉刻度)。閘閥相比較其它閥門，對壓力、溫度、口徑等要求的適用范圍要廣。


	閘閥根據內部結構的不同可分為：楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。



	根據閥桿支架的不同又可分為：明桿閘閥和暗桿閘閥。

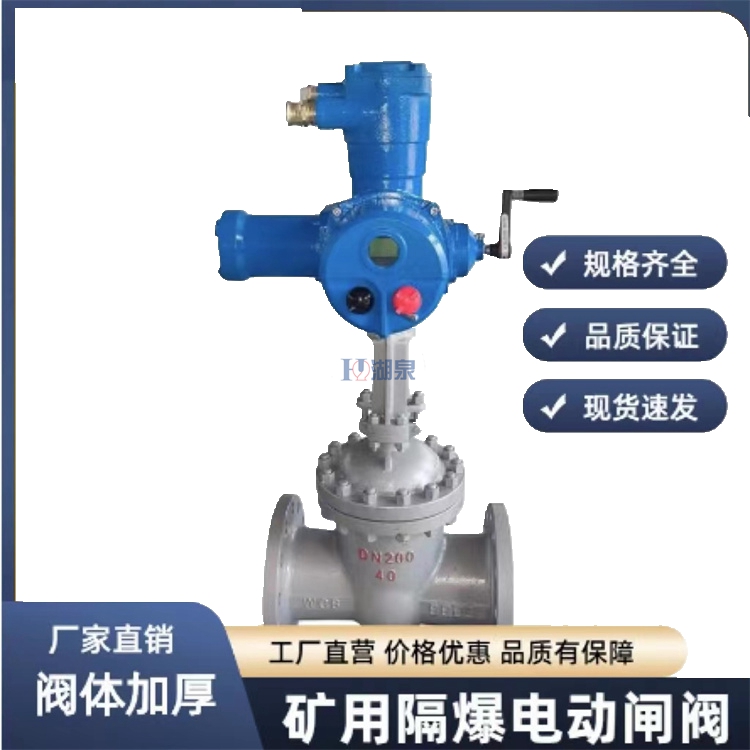

	閘閥廠家



	1、 閥體









					閥體形式





					直通鑄造閥









					公稱通徑





					DN50～600mm









					公稱壓力





					國標PN1.6～16.0MPa；美標ANSI 150～600LB ；日標JIS 10～30K









					法蘭標準





					JIS、ANSI、GB、JB、HG等









					連接形式





					法蘭式、焊接式









					壓蓋型式





					螺栓壓緊式









					密封填料





					V型聚四氟乙烯填料、柔性石墨填料等

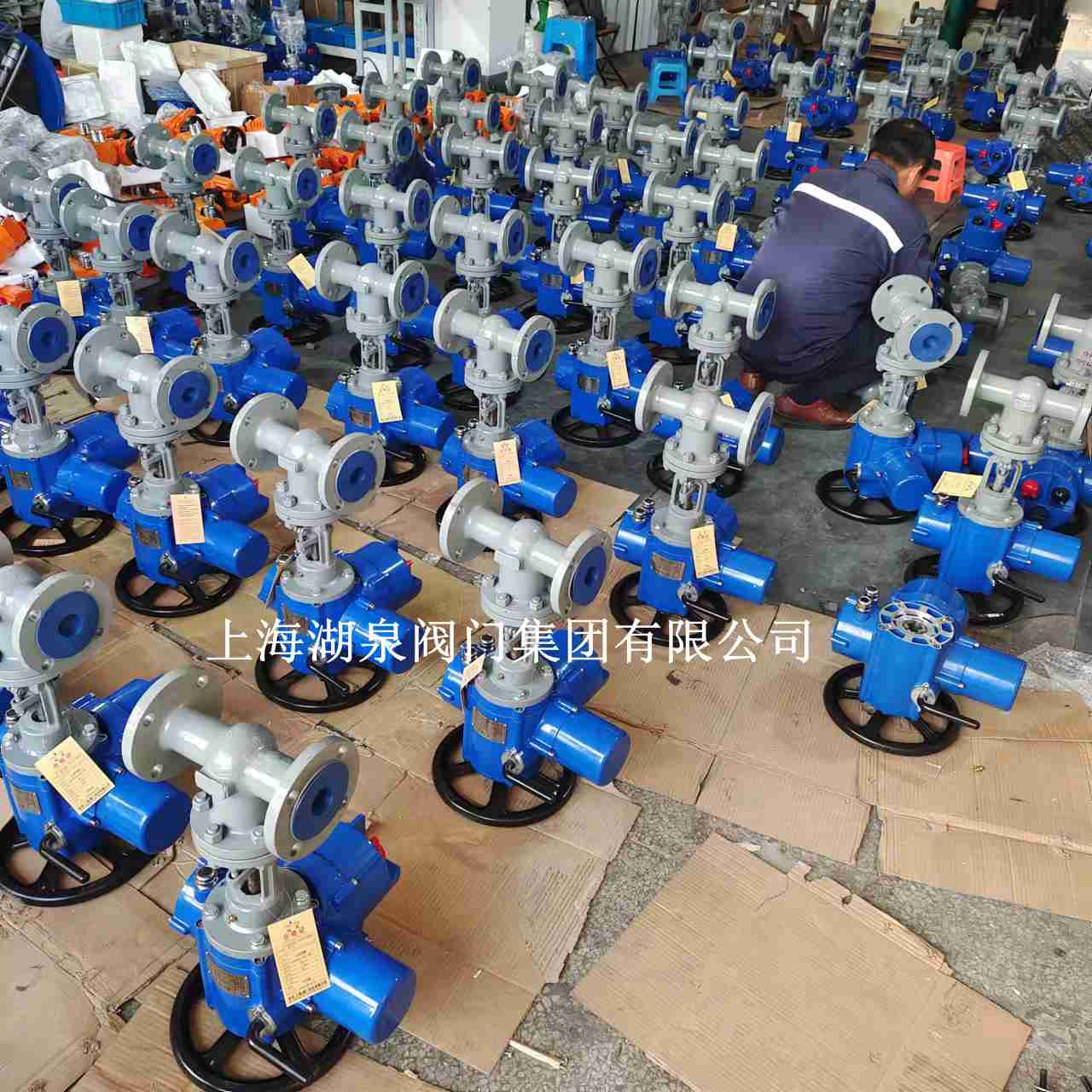

	閘閥電動閥

	2、 閥內件









					閥板形式





					垂直板式









					流量特性





					快開特性









	3、執行機構









					執行器型號





					DZW系列、DKJ系列、Q系列









					主要技術參數





					電源電壓：380V/50Hz、220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC









					防護等級：IP55(可定制IP67)、隔爆標志：ExdⅡBT4、手操功能：手輪









					環境溫度：-20～+60℃、環境濕度：≤90%









	注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

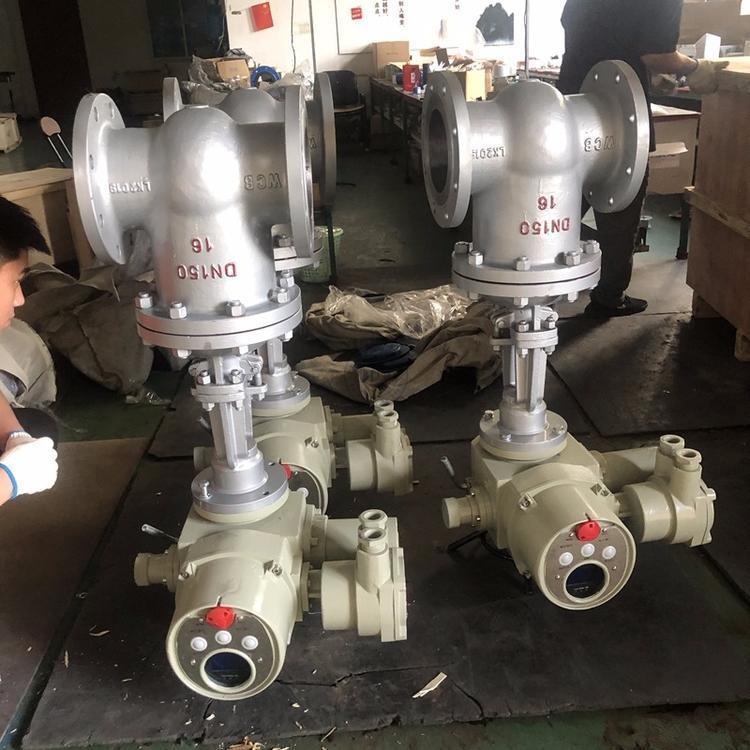

	電動閥



	主要零件材料









					1





					閥體





					HT200、WCB、CF8、CF3、CF8M、CF3M









					2





					閥板





					WCB、CF8、CF3、CF8M、CF3M









					3





					閥桿





					2Cr13、304、316、316L









					4





					墊片





					聚四氟乙烯、金屬石墨墊片









					5





					閥蓋





					HT200、WCB、CF8、CF3、CF8M、CF3M









					6





					填料





					柔性石墨、V型聚四氟乙烯填料









					7





					壓蓋





					HT200、WCB、CF8、CF3、CF8M、CF3M









					8





					支架





					HT200、WCB、CF8、CF3、CF8M、CF3M









					9





					電動執行器





					殼體(HT200、WCB)









	電動閥廠家

	1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。



	2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。



	3、缺相保護：具有電源缺相保護功能。



	4、控制模式：智能防爆型電動鑄鋼閘閥遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。



	5、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。



	6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。



	7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。

	8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
